Le plan en coupe du terrain et de la construction (pièce PCMI3 ou DP3) est le document qui génère le plus de demandes de pièces complémentaires lors de l’instruction. Nous observons que la majorité des refus ou des relances portent sur des incohérences altimétriques entre le plan en coupe et le plan de masse, pas sur des oublis grossiers. Un plan en coupe techniquement cohérent avec le reste du dossier d’urbanisme accélère l’instruction et réduit le risque de rejet.
Cohérence altimétrique entre plan en coupe et plan de masse
Le plan en coupe et le plan de masse partagent un référentiel commun : le niveau altimétrique du terrain naturel. Toute contradiction entre les deux pièces déclenche une demande de pièces complémentaires. Le point de référence NGF ou le repère local choisi doit être identique sur les deux documents.
A lire aussi : Comment gérer un terrain en indivision ?
Nous recommandons de reporter sur le plan en coupe les mêmes cotes altimétriques que celles figurant au plan de masse, au centimètre près. Si le plan de masse indique une cote de seuil à une altitude donnée, le plan en coupe doit représenter cette même cote sur le profil vertical.
Erreur fréquente sur le terrain naturel
Le profil du terrain naturel (TN) tracé sur la coupe doit correspondre à la topographie réelle, pas à une ligne droite simplifiée. Sur un terrain en pente, même légère, une ligne TN rectiligne provoque un rejet quasi systématique. Le service instructeur compare visuellement le profil TN du plan en coupe avec les courbes de niveau du plan de masse.
A découvrir également : Les démarches obligatoires pour la vente d'un terrain en zone à risques
Pour obtenir un profil fiable sans recourir à un géomètre, les données altimétriques disponibles sur les plateformes IGN permettent de relever plusieurs points le long de l’axe de coupe. Reporter ces points sur le dessin, puis les relier, produit un profil réaliste du sol naturel.
Axe de coupe : où et pourquoi le positionner
L’axe de coupe se choisit en fonction de ce que le service d’urbanisme doit vérifier. Sur un terrain plat avec une construction simple, un seul axe traversant le bâtiment dans sa plus grande dimension suffit. Sur un terrain en pente ou un projet avec des niveaux décalés, deux axes de coupe perpendiculaires sont souvent nécessaires.
Le PLU impose parfois une hauteur maximale calculée à l’égout du toit ou au faîtage, mesurée depuis le terrain naturel au droit de la construction. L’axe de coupe doit passer par le point où cette hauteur est la plus critique, c’est-à-dire là où le dénivelé entre le TN et le faîtage est maximal.
Représentation sur le plan de masse
L’axe de coupe figure obligatoirement sur le plan de masse sous forme d’un trait mixte avec des flèches indiquant le sens de vision. Les lettres de repérage (AA, BB) permettent de faire le lien entre les deux pièces. Un axe de coupe absent du plan de masse est un motif de demande complémentaire dans la plupart des services instructeurs.
Plan en coupe état initial et état futur : ce que l’instructeur vérifie

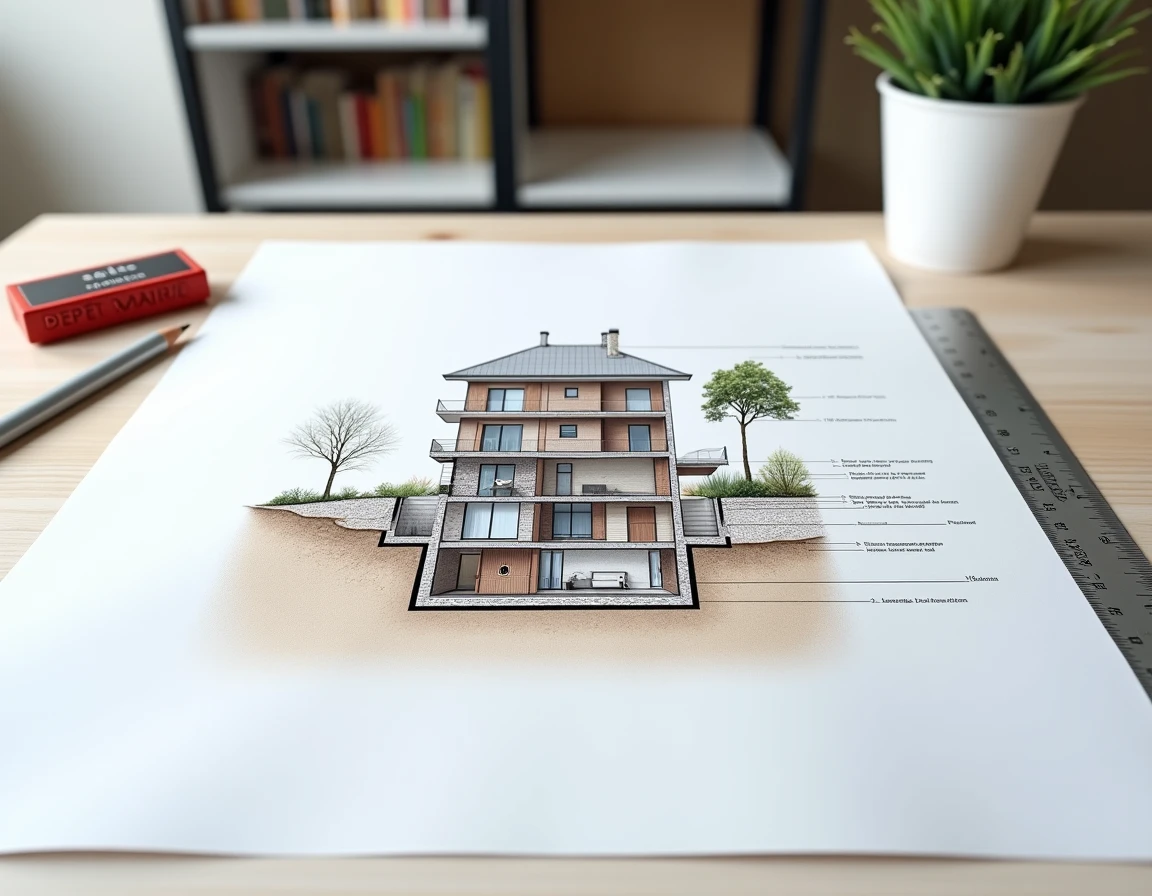

Le code de l’urbanisme exige que le plan en coupe montre le profil du terrain naturel et le mode d’implantation de la construction par rapport au sol. Lorsque le projet modifie le profil du terrain (décaissement, remblai, plateforme), l’état initial et l’état futur doivent figurer sur le document.
L’état initial représente le terrain tel qu’il existe au moment du dépôt. L’état futur montre le terrain après travaux, avec les modifications de niveau et la construction implantée. La superposition des deux profils TN (naturel et projeté) sur un même dessin permet au service instructeur de mesurer immédiatement l’ampleur des terrassements.
- Le profil du terrain naturel (TN) avant travaux, avec cotes altimétriques en plusieurs points
- Le profil du terrain aménagé après travaux, distingué visuellement du TN par un trait différent
- Les niveaux de plancher fini (rez-de-chaussée, étage, sous-sol éventuel) cotés par rapport au TN
- La hauteur à l’égout et au faîtage, mesurées depuis le terrain naturel au droit de la construction
- Les limites séparatives si l’axe de coupe les traverse, avec la distance entre la construction et ces limites
Pente et terrassement
Sur un terrain en pente, le plan en coupe est la seule pièce qui permet de vérifier le respect des règles de hauteur du PLU. La hauteur maximale autorisée se mesure généralement depuis le point le plus défavorable du TN, pas depuis un niveau moyen. Nous observons que les projets refusés pour dépassement de hauteur présentent presque toujours un plan en coupe où le TN a été aplani ou relevé artificiellement.
Échelle et cotation du plan en coupe pour le dossier d’urbanisme
L’échelle la plus courante pour un plan en coupe est le 1/100. Elle permet de lire les hauteurs et les niveaux sans ambiguïté sur un format A3. Pour un projet de grande emprise, le 1/200 reste acceptable, à condition que toutes les cotes restent lisibles.
La cotation porte sur trois familles de mesures :
- Les hauteurs verticales : seuil, planchers, égout, faîtage, acrotère, exprimées en cotes NGF ou relatives
- Les profondeurs : épaisseur des fondations ou du vide sanitaire par rapport au TN, profondeur de décaissement
- Les distances horizontales entre la construction et les limites du terrain traversées par l’axe de coupe
Le plan en coupe n’a pas vocation à montrer le détail constructif (composition des murs, isolation). Seuls les gabarits extérieurs et les niveaux intéressent l’instructeur. Un excès de détail technique brouille la lecture et ralentit l’instruction.
Format de rendu
Le dossier papier reste la norme pour la plupart des communes françaises. Le plan en coupe se présente sur un format A3 plié en A4, ou directement en A4 si l’échelle le permet. Certaines collectivités acceptent désormais un dépôt électronique complémentaire, mais le support papier demeure la référence lors de l’instruction.
Un plan en coupe bien construit tient sur une seule feuille par axe de coupe. Si le projet nécessite deux coupes, deux feuilles distinctes avec un cartouche identifiant clairement chaque axe (coupe AA, coupe BB) évitent toute confusion. Le cartouche mentionne l’échelle, la date et la référence cadastrale, exactement comme sur le plan de masse. Cette rigueur de présentation signale au service instructeur un dossier maîtrisé et réduit les allers-retours.
